Pergola ausmessen: Welche Maße brauchen Sie wirklich?

Breite, Tiefe und Blickrichtung festhalten

Zeichnen Sie die Terrasse aus der Draufsicht und markieren Sie Hauswand, Gartenkante und Norden. Notieren Sie die Breite entlang der Fassade und die Tiefe in Richtung Garten getrennt. So wird aus „drei mal vier“ eine eindeutige Skizze. Messen Sie an mehreren Stellen, wenn Wände, Plattenkanten oder Geländer nicht parallel verlaufen. In der Montagezeichnung der manuellen Pergola Deluxe steht W für Systembreite und P für Systemlänge; auch Vorder- und Rückseite sind markiert. Übernehmen Sie diese Richtung in Ihre Skizze, statt zwei Maße ohne Bezug zu schicken. Für das spätere Bestellmaß sind die Definitionen des ausgewählten Systems maßgeblich.

• Breite und Tiefe jeweils mit Richtung und Einheit beschriften.
• Hindernisse wie Fallrohr, Wasserhahn, Außenleuchte und Türöffnung einzeichnen.
• Fotos aus der Fläche, zur Fassade und von möglichen Pfostenstandorten aufnehmen.

Nutzfläche nicht mit Außenmaß verwechseln

Eine geplante Dachfläche ist nicht automatisch der frei nutzbare Raum darunter. Pfosten, Schienen und seitliche Elemente beanspruchen Platz. Die Montagezeichnung der freistehenden Pergola Deluxe Elektrisch unterscheidet beispielsweise Abstand von Grundplatte zu Grundplatte, Pfosten-Außenmaß und lichte Weite. Schreiben Sie bei jedem gemessenen Wert dazu, zwischen welchen Kanten Sie gemessen haben. Stellen Sie Ihre vorhandenen Möbel probeweise auf und prüfen Sie, ob Türen vollständig öffnen und Laufwege frei bleiben. Eine Skizze mit Tisch, Stühlen und Bewegungsflächen ist oft hilfreicher als ein einzelnes großes Wunschmaß.

Drei Messkanten am selben Dach

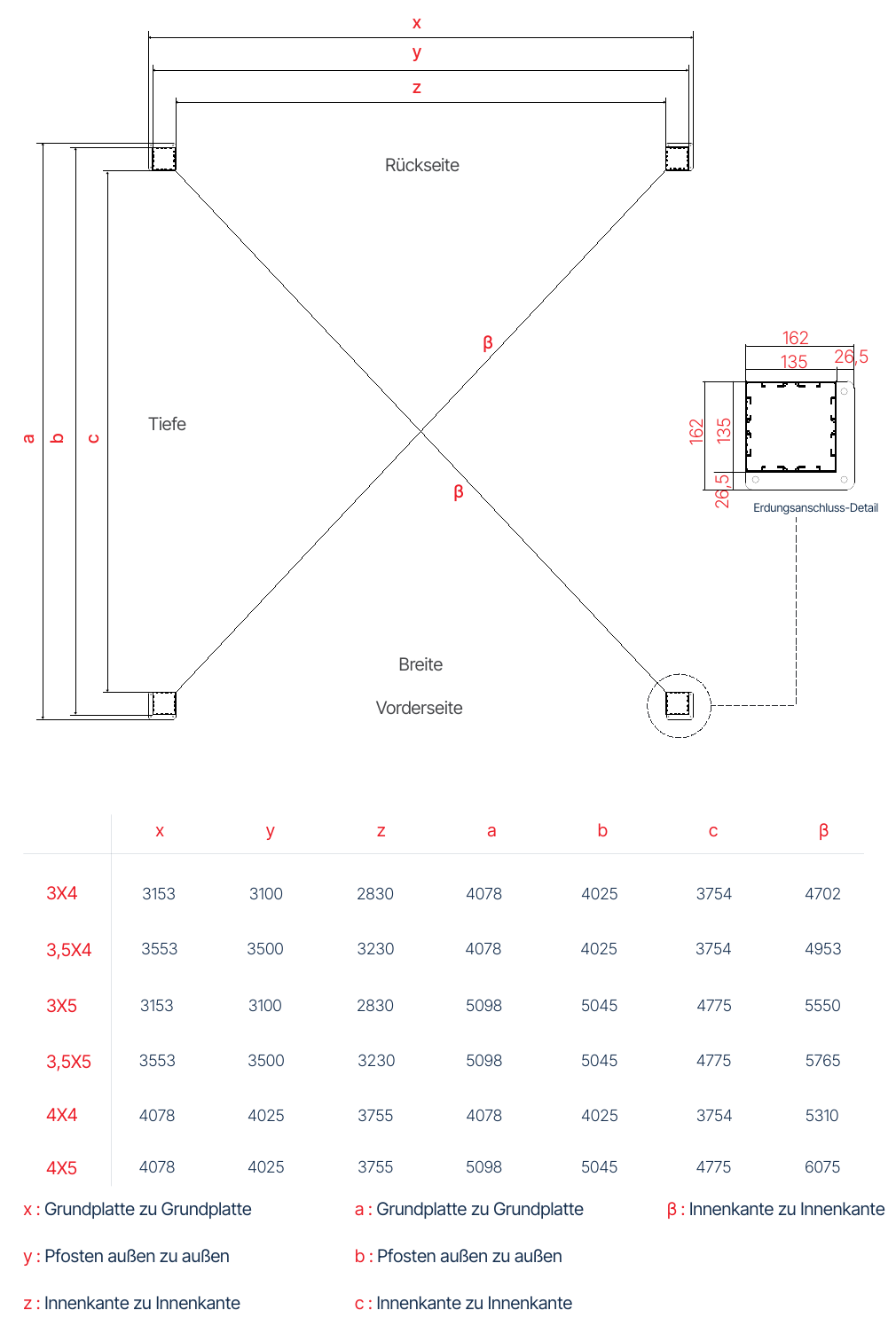

Die folgende Draufsicht gehört zur freistehenden Pergola Deluxe Elektrisch. Oben zeigt x die Breite über die Außenkanten der Grundplatten, y die Breite über die Pfosten-Außenkanten und z den Abstand zwischen den Pfosten-Innenkanten. Für die Tiefe stehen links a, b und c in derselben Reihenfolge. Die Diagonalen sind mit β bezeichnet. Markieren Sie auf Ihrer eigenen Skizze dieselben Bezugskanten, statt alle Werte einfach „Außenmaß“ zu nennen. Die Zeichnung erläutert Messbezüge; sie ist keine Fundamentbemessung und ersetzt nicht die Montageunterlagen zu Ihrer konkreten Bestellung.

Beispiel 1: Deluxe Elektrisch in 3 × 4 m

3 × 4 m und 3 × 5 m sind Größenbezeichnungen, keine lichten Maße. Beide Varianten sind im hinterlegten Sortiment der freistehenden Pergola Deluxe Elektrisch enthalten. Beim Modell 3 × 4 m zeigt die Zeichnung drei unterschiedliche Rechtecke:

• Grundplatten außen, x × a: 3153 × 4078 mm.
• Pfosten außen, y × b: 3100 × 4025 mm.
• Pfosten innen, z × c: 2830 × 3754 mm.
• Eine exakt 3000 mm breite Fläche reicht damit nicht einmal für die Breite zwischen den äußeren Grundplattenkanten. Zusätzliche Abstände für Montage und Befestigung sind in dieser Gegenüberstellung noch nicht berücksichtigt.

Beispiel 2: Deluxe Elektrisch in 3 × 5 m

Beim Modell 3 × 5 m bleibt die Breite in dieser Zeichnung gleich, die Tiefe wird größer. Übernehmen Sie die Tabellenwerte direkt und verlängern Sie nicht einfach ein anderes Modell um einen Meter:

• Grundplatten außen, x × a: 3153 × 5098 mm.
• Pfosten außen, y × b: 3100 × 5045 mm.
• Pfosten innen, z × c: 2830 × 4775 mm.
• Der Abstand der Pfosten-Innenkanten ist noch keine Zusage für ungehinderten Möbelraum: Schienen oder Seitenwände können zusätzlich Platz beanspruchen. Prüfen Sie deren Aufbau zusammen mit Ihrem Tisch, Stühlen und Laufwegen.

Höhe, Dachbewegung und Entwässerung einbeziehen

Messen Sie die verfügbare Höhe an der Fassade und vermerken Sie Fenster, Rollladenkästen, Dachüberstände und Markisen. Die Dachbewegung, eine mögliche Kassette und die Entwässerung hängen vom Modell ab. Legen Sie deshalb nicht selbst eine pauschale Montagehöhe fest. Bei freistehender Aufstellung sind auch Baumkronen, Leitungen und Grundstücksgrenzen zu dokumentieren. Die endgültige Lage von Pfosten und Ablauf wird erst mit Produktzeichnung und Bauortprüfung festgelegt.

So wird aus der Skizze ein prüfbares Angebot

Senden Sie die Skizze zusammen mit Fotos und beschreiben Sie die Nutzung: Essplatz, Lounge oder Durchgang? Nennen Sie gewünschte Seitenwände und elektrische Ausstattung früh. Bei einem elektrischen Dach fotografieren Sie auch die geplante Kabelzuführung; bei der freistehenden Pergola Deluxe Elektrisch hängt der Wasserablauf von der Position bestimmter Pfosten ab. Im Angebot sollten Bestellmaß, Außenmaß, Pfostenposition, Befestigung, Entwässerung und Leistungen klar benannt sein. Bleiben diese Punkte offen, ist ein Aufmaß vor Ort der nächste Schritt. Das verhindert, dass eine passende Dachgröße an Tür, Laufweg oder Untergrund scheitert.

Quellen und Geltungsbereich

Die beiden Zahlenbeispiele und der Bildausschnitt stammen aus Seite 20 der Montagezeichnung für die freistehende Pergola Deluxe Elektrisch, Dokumentstand CQ-3.1.2004. Die Pfosten-Außenmaße stimmen mit den zugeordneten Größen 3 × 4 und 3 × 5 im hinterlegten Produktkatalog überein. Die Beispiele gelten nicht für Wandmontage, Doppelmodule oder Sechs-Meter-Module mit zusätzlichen Pfosten. Prüfen Sie vor der Bestellung, welche Zeichnung zur angebotenen Variante gehört. Die Hinweise zu W und P stammen aus der separaten Montagezeichnung der manuellen Pergola Deluxe. WAREMA beschreibt unabhängig davon die Planung seiner eigenen Systeme: https://www.warema.com/de/sonnenschutz/pergola-lamellendach.html . Diese allgemeine Quelle belegt nicht die hier gezeigten Produktmaße.
